【初中物理】人教版九年级物理全册 第十六章《电压 电阻》

第十六章 电压 电阻

1．电压(U)：电压是使电路中形成电流的原因，电压是由电源提供的。有电压不一定有电流，有电流必定有电压.

2.  常见的电压值：

（1）家庭照明电路电压：220V；

（2）一节干电池电压：1.5V；

（3）对人体安全的电压：不高于36V；

（4）一节铅蓄电池电压：2V。

3．电压用符号“U”表示，电压的单位是伏特，符号V，还有KV和mV。

4．电压表的使用：

（1）电压表必须与被测用电器并联；

（2）电压表的“+”接线柱连接靠近电源正极的一端，“－”接线柱连接靠近电源负极的一端（即：电流正进负出）；

（3）选择合适的量程（0～3V; 0～15V），被测电压不要超过电压表的量程；

（4）在不超过量程的情况下，允许把电压表直接连接在电源的两极上。

5．实验室中常用的电压表有两个量程：

（1）0～3伏，每小格表示的电压值是0.1伏；

（2）0～15伏，每小格表示的电压值是0.5伏。

6. 电压表的电阻特点：本身的电阻很大，相当于断开的开关。

7．串、并联电路电压的规律：

（1）串联电路两端的总电压等于各部分电路两端的电压之和（即U串=U₁+U₂）；

（2）并联电路各支路两端的电压相等，都等于电源电压。（即U并= U₁=U₂）。

8. 串联分压不分流，并联分流不分压。

9．电阻(R)：表示导体对电流的阻碍作用。导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小。

10. 电阻(R)的单位：国际单位：欧姆(Ω)；

      常用的单位有：兆欧(MΩ)、千欧(KΩ)。

     1兆欧=10³千欧； 1千欧=10³欧。

11. 决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，与加在导体两端的电压和通过的电流无关.

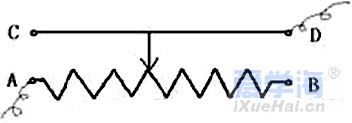

12．滑动变阻器：

（1）原理：通过改变接入电路的电阻线的长度来改变电阻的大小。

（2）正确使用：

a、应串联在电路中；b、接线要“一上一下”；c、通电前应把阻值调至最大的地方。

（3）作用：①保护电路；  ②改变电路中电流的大小。

（4）铭牌含义：如一个滑动变阻器标有“50Ω2A”，表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
