【高中物理】常用基本仪器的使用与读数

2021-10-10 阅读人数文章来源 iXueHai.cn 编辑发布爱学海字体 - 小 + 大 纠错指正

物理《考试说明》中要求学生熟练掌握的基本仪器有13种，除打点计时器和滑动变阻器不需要读数外，其余11种都涉及到读数问题。其中游标卡尺、螺旋测微器的读数问题，在历年的高考题中出现频率较高，另外像弹簧秤、欧姆表的读数问题也时有涉及，应为本专题的复习重点。凡涉及需要估读的仪器应当解决好：怎样估读、估读到哪一位数等问题，这是本专题的难点所在。

（一）测量仪器使用常规

对于测量仪器的使用，首先要了解测量仪器的量程、精度、使用注意事项和读数方法。

1．关于量程问题：这是保护测量仪器的一项重要参数，特别是天平、弹簧秤、温度计、电流表、电压表和多用电表等，超量程使用会损坏仪器，所以实验时要根据实验的具体情况选择量程适当的仪器。在使用电流表、电压表时，选用量程过大的仪器，采集的实验数据过小，会造成相对误差较大，应选择使测量值位于电表量程的1/3以上的电表；使用多用电表测电阻时，应选择适当的档位，使欧姆表的示数在电表的中值附近。

2．关于精度问题：所选用仪器的精度直接影响着测量读数的有效数字的位数，因此应在使用前了解仪器的精度，即看清仪器的最小分度值。其中螺旋测微器和秒表的最小分度是一定的。但游标卡尺上游标尺的最小分度、天平游码标尺的最小分度、弹簧秤和温度计刻线的最小分度，都因具体的仪器情况不同而有所差异，电流表、电压表和多用电表则会因所选择的档位不同而造成最小分度值有所不同，因此在进行这些仪器的读数时，一定要看清所选的档位。

3．使用注意事项：一般不同的仪器在使用中都有其特殊的要求，以下几点要特别注意：

⑴天平在进行测量前应先调平衡。

⑵打点计时器所用电源要求为4～6V的交流电源。

⑶多用电表的欧姆档每次换档后要重新调零，被测电阻要与电路断开，使用完毕要将选择开关转至交流电压最高档或“OFF”档。

⑷滑动变阻器、电阻箱和定值电阻使用过程中要考虑其允许的最大电流。滑动变阻器采用限流接法时，滑动触片开始应位于变阻器阻值最大的位置；滑动变阻器采用分压接法时，滑动触片开始应位于分压为零的位置。

⑸电阻箱开始应处于阻值最大状态，调整电阻箱的阻值时，不能由大到小发生突变，以免因为阻值过小而烧坏电阻箱。

（二）测量仪器的读数方法

1．需要估读的仪器：在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读。因为最终的读数要以有效数字的形式给出，而有效数字的最后一位数字为估计数字，应和误差所在位置一致，在实际操作中，究竟估读到哪一位数字，应由测量仪器的精度（即最小分度值）和实验误差要求两个因素共同决定。

　　根据仪器的最小分度可以分别采用1/2、1/5、1/10的估读方法，一般：

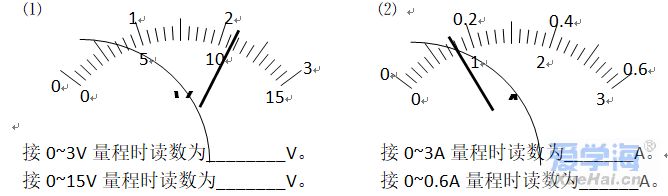

最小分度是2的，（包括0.2、0.02等），采用1/2估读，如安培表0～0.6A档；

最小分度是5的，（包括0.5、0.05等），采用1/5估读，如安培表0～15V档；

最小分度是1的，（包括0.1、0.01等），采用1/10估读，如刻度尺、螺旋测微器、安培表0～3A档、电压表0～3V档等，当测量精度要求不高或仪器精度不够高时，也可采用1/2估读。

2．不需要估读的测量仪器：游标卡尺、秒表、电阻箱在读数时不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。

⑴游标卡尺的读数：游标卡尺的读数部分由主尺(最小分度为1mm)，和游标尺两部分组成。按照游标的精度不同可分为三种：（a）10分游标，其精度为0.1mm；（b）20分游标，其精度为0.05mm；（c）50分游标，精度为0.02mm。游标卡尺的读数方法是：以游标零刻度线为准在主尺上读出整毫米数L₁，再看游标尺上哪条刻度线与主尺上某刻度线对齐，由游标上读出毫米以下的小数L₂，则总的读数为：L₁+ L₂。

⑵机械秒表的读数：机械秒表的长针是秒针，转一周是30s。因为机械表采用的齿轮传动，指针不可能停留在两小格之间；所以不能估读出比0.1 s更短的时间。位于秒表上部中间的小圆圈里面的短针是分针，表针走一周是15 min，每小格为0.5 min。秒表的读数方法是：短针读数（t₁）+长针读数（t₂）。

⑶电阻箱：能表示出接入电阻值大小的变阻器；读数方法是：各旋扭对应的指示点的示数乘以面板上标记的倍数，它们之和就是电阻箱接入电路的阻值。使用电阻箱时要特别注意通过电阻的电流不能超过允许的最大数值。

游标卡尺

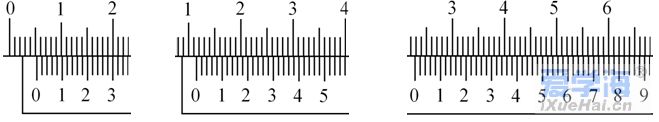

⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm。

⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。

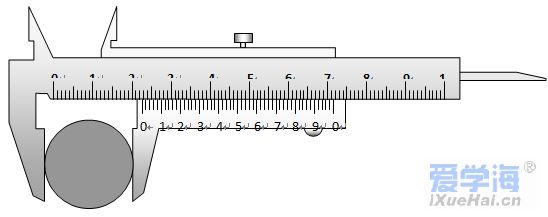

⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。
要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

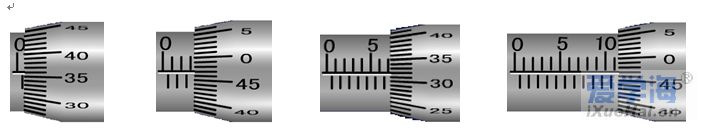

螺旋测微器的读数:固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm。
