【高中物理】实验九：测定金属的电阻率（同时练习使用螺旋测微器）

实验九：测定金属的电阻率（同时练习使用螺旋测微器）

　　2．按如图所示的原理电路图连接好用伏安法测电阻的实验电路。

      3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值𝑙。
　　4．把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S。改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，断开电键S，求出导线电阻R的平均值。
　　5．将测得的R、𝑙、d值,代入电阻率计算公式

中,计算出金属导线的电阻率。
　　6．拆去实验线路，整理好实验器材。

　[注意事项]
　　1．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两接入点间的部分待测导线长度，测量时应将导线拉直。
　　2．本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。
　　3．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。
　　4．闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置。
　　5．在用伏安法测电阻时，通过待测导线的电流强度I的值不宜过大（电流表用0~0.6A量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中变化。

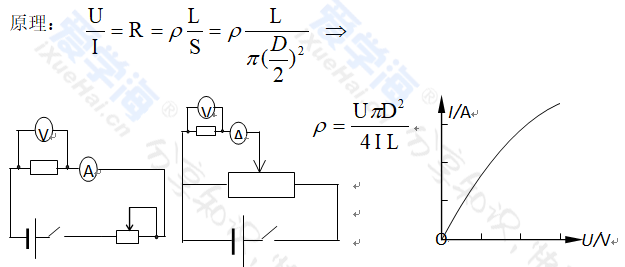

被测电阻丝的电阻(一般为几欧)较小，所以选用电流表外接法;可确定电源电压、电流表、电压表量程均不宜太大。本实验不要求电压调节范围，可选用限流电路。因此选用下面左图的电路。开始时滑动变阻器的滑动触头应该在右端。本实验通过的电流不宜太大，通电时间不能太长，以免电阻丝发热后电阻率发生明显变化。

实验步骤：

1、用刻度尺测出金属丝长度

2、螺旋测微器测出直径(也可用积累法测)，并算出横截面积。

3、用外接、限流测出金属丝电阻

4、设计实验表格计录数据（难点）注意多次测量求平均值的方法
