【高中物理】物理实验：练习使用多用电表

[实验目的]：练习使用多用电表测电阻。

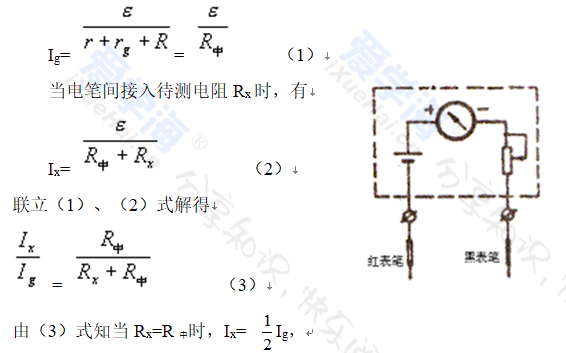

　　[实验原理]：多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满偏电流约几十到几百μA，转换开关和测量线路相配合，可测量交流电流和直流电流、交流电压和直流电压及电阻等。测量电阻部分即欧姆表是依据闭合电路欧姆定律制成的，原理如图所示，当红、黑表笔短接并调节R使指针满偏时有

指针指在表盘刻度中心，故称R_中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R_x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R_x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
　　由上面的（2）可知，电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
　　[实验器材]：多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀。
　　[实验步骤]

     1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“－”插孔。
　　2．选挡：选择开关置于欧姆表“×1”挡。
　　3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
　　4．测量读数:将表笔搭接在待测电阻两端,读出指示的电阻值并与标定值比较,随即断开表笔。
　　5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。
　　6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。
