【高中物理】物理实验：伏安法测电阻

伏安法测电阻有a、b两种接法，a叫(安培计)外接法，b叫（安培计）内接法。

①估计被测电阻的阻值大小来判断内外接法：

外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。

 ②如果无法估计被测电阻的阻值大小，可以利用试触法：

如图将电压表的左端接a点，而将右端第一次接b点，第二次接c点，观察电流表和电压表的变化，

若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；

若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。

（这里所说的变化大，是指相对变化，即ΔI/I和ΔU/U）。

（1）滑动变阻器的连接

滑动变阻器在电路中也有a、b两种常用的接法：a叫限流接法，b叫分压接法。

分压接法：被测电阻上电压的调节范围大。

当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。

用分压接法时，滑动变阻器应该选用阻值小的；“以小控大”

用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

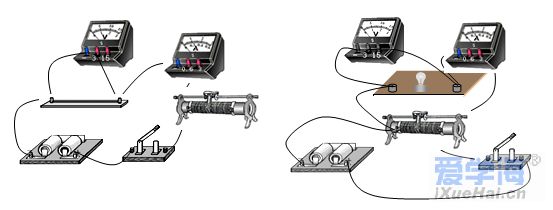

（2）实物图连线技术

无论是分压接法还是限流接法都应该先把伏安法部分接好；

对限流电路：

只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处）。

对分压电路，

应该先把电源、电键和滑动变阻器的全部电阻丝 三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，
