【高中物理】实验四：验证牛顿运动定律

实验四：验证牛顿运动定律

1．如图所示装置，保持小车质量不变，改变小桶内砂的质量，从而改变细线对小车的牵引力，测出小车的对应加速度，作出加速度和力的关系图线，验证加速度是否与外力成正比。

2．保持小桶和砂的质量不变，在小车上加减砝码，改变小车的质量，测出小车的对应加速度，作出加速度和质量倒数的关系图线，验证加速度是否与质量成反比。

[实验器材]

　　小车，砝码，小桶，砂，细线，附有定滑轮的长木板，垫木，打点计时器，低压交流电源，导线两根，纸带，托盘天平及砝码，米尺等。
[实验步骤]
　　1．用天平测出小车和小桶的质量M和M'，把数据记录下来。
　　2．按如图装置把实验器材安装好，只是不把挂小桶用的细线系在小车上，即不给小车加牵引力。
　　3．平衡摩擦力：在长木板的不带定滑轮的一端下面垫上垫木，反复移动垫木的位置，直至小车在斜面上可以保持匀速直线运动状态（也可以从纸带上打的点是否均匀来判断）。
　　4．在小车上加放砝码，小桶里放入适量的砂，把砝码和砂的质量m和m'记录下来。把细线系在小车上并绕过滑轮悬挂小桶，接通电源，放开小车，打点计时器在纸带上打下一系列点，取下纸带，在纸带上写上编号。
　　5．保持小车的质量不变，改变砂的质量（要用天平称量），按步骤4再做5次实验。
　　6．算出每条纸带对应的加速度的值。
　　7．用纵坐标表示加速度a，横坐标表示作用力，即砂和桶的总重力(M'+m')g，根据实验结果在坐标平面上描出相应的点，作图线。若图线为一条过原点的直线，就证明了研究对象质量不变时其加速度与它所受作用力成正比。
　　8．保持砂和小桶的质量不变，在小车上加放砝码，重复上面的实验，并做好记录，求出相应的加速度，用纵坐标表示加速度a，横坐标表示小车和车内砝码总质量的倒数，在坐标平面上根据实验结果描出相应的点，并作图线，若图线为一条过原点的直线，就证明了研究对象所受作用力不变时其加速度与它的质量成反比。
　　[注意事项]
　　1．砂和小桶的总质量不要超过小车和砝码的总质量的

2．在平衡摩擦力时，不要悬挂小桶，但小车应连着纸带且接通电源。用手轻轻地给小车一个初速度，如果在纸带上打出的点的间隔是均匀的，表明小车受到的阻力跟它的重力沿斜面向下的分力平衡。
　　3．作图时应该使所作的直线通过尽可能多的点，不在直线上的点也要尽可能对称地分布在直线的两侧，但如遇个别特别偏离的点可舍去。

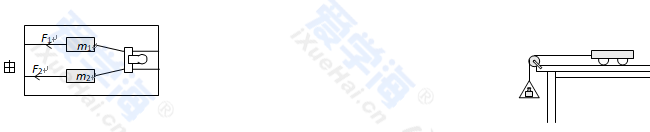

两个相同的小车并排放在光滑水平桌面上，小车前端系上细线，线的另一端跨过定滑轮各挂一个小盘，盘里分别放有不同质量的砝码。小车所受的水平拉力F的大小可以认为等于砝码（包括砝码盘）的重力大小。小车后端也系有细线，用一只夹子夹住两根细线，控制两辆小车同时开始运动和结束运动。

由于两个小车初速度都是零，运动时间又相同， s=∆at^2∝a，只要测出两小车位移s之比就等于它们的加速度a之比。
实验结果是：当小车质量相同时，a∝F，当拉力F相等时，a∝1/m。

实验中用砝码（包括砝码盘）的重力G的大小作为小车所受拉力F的大小，这样做会引起什么样的系统误差？怎样减小这个系统误差？

注意：为了消除摩擦力对小车运动的影响，必须将木板无滑轮的一端稍微垫高一些，用重力的分力来抵消摩擦力，直到小车不不挂重物时能匀速运动为止。当挂上重物时，只要重物的质量远小于小车的质量，那么可近似的认为重物所受的重力大小等于小车所受的合外力的大小。将小车从某一位置释放，小车在绳子的拉力作用下做匀加速直线运动。利用纸带上打出的点便可算出小车的加速度。
